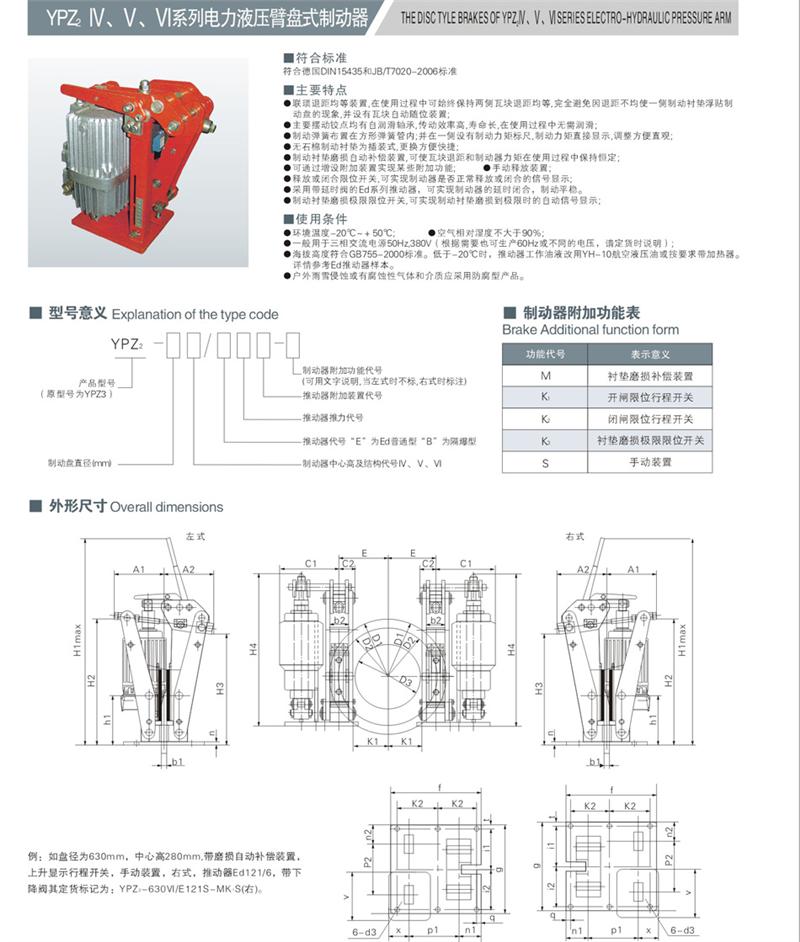

■ YPZ2系列电力液压盘式制动器 YPZ2系列电力液压盘式制动器是一种高性能,多功能的先进产品,具有瓦块退距均等、制动衬垫磨损自动补偿等先进

功能，匹配引进原西德EMG公司全套技术制造的Ed系列推动器，使用可靠，免维护，同时还可以通过增设各种限

位开关，给主机提供所需的联锁保护信号。广泛适用于现代化的大型专用装卸机械、起重运输机械、冶金、港口码头

等行业的减速、制动及保护。

主要特点

● 可具有联锁退距均等装置，在使用过程中可始终保持两侧瓦块退距均等，完全避免因退距不均使一侧制动衬垫附贴

制动盘的现象，并设有瓦块自动随位装置。

● 主要摆动铰点均安装有自润滑轴承，传动效率高，寿命长，在使用过程中无需润滑。

● 制动弹簧布置在方形弹簧管内，并在一侧设有制动力矩标尺，制动力矩直接显示，调整方便直观。

● 无石棉制动衬垫为插装式，更换方便快捷。

● 制动衬垫磨损自动补偿装置，可使瓦块退距和制动器力矩在使用过程中保持恒定。

● 可通过增设附加装置实现某些附加功能。

● 手动释放装置。

● 释放或闭合限位开关，可实现制动器是否正常释放或闭合的信号显示。

● 制动衬垫磨损*限限位开关，可实现制动衬垫磨损到*限时的自动显示信号。

● 采用带延时阀的Ed系列推动器驱动，可实现制动器的延时闭合，制动平稳。

■ YPZ2Ⅰ、Ⅱ、Ⅲ符合德国DIN15435标准；YPZ2Ⅳ、Ⅴ、Ⅵ符合德国DIN15435标准和JB/

T7020-2006标准。

■?主要特点

● YPZ2Ⅰ、Ⅱ、Ⅲ退距均等装置，在使用过程中可始终保持两侧瓦块退距均等；YPZ2Ⅳ、Ⅴ、Ⅵ联锁退距均等装置，在

使用过程中可始终保持两侧瓦块退距均等，完全避免因退距不均使一侧制动衬垫浮贴制动盘的现象，并设有瓦块自动随

位装置。

● 主要摆动铰点均安装有自润滑轴承，传动效率高寿命长，在使用过程中无需润滑；

● 制动弹簧布置在方形弹簧管内；并在一侧设有制动力矩标尺，制动力矩直接显示调整方便直观；

● 无石棉制动衬垫为插装方式，更换方便快捷。

● 制动衬垫磨损自动补偿装置，可使瓦块退距和制动器力矩在使用过程中保持恒定；

● 可通过增设附加装置实现某些附加功能；

● 手动释放装置；

● 释放和闭合限位开关，可实现制动器是否正常释放或闭合信号显示；

● 制动衬垫磨损*限限位开关，可实现制动衬垫磨损到*限时的制动信号显示；

● 采用延时阀的Ed系列推动器，可实现制动器的延时闭合，制动平稳。

■ 使用条件

● 环境温度：-20℃~50℃。

● 周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90%

● 一般用于三相交流电源：380V、50HZ。（根据需要也可生产60Hz或不同的电压、请注意推动器铭牌，请订货时事先说

明）。

● 使用地点的海拔高度符合GB755-2000。当低于-20℃时，推动器工作油改用YH-10航空液压油或按要求带加热器，详

情参考Ed推动器样本。

● 户外雨雪浸蚀或有腐蚀性气体和介质应采用防腐型产品。
