应用
■可广泛应用于中小型驱动机构的停车制动或减速制动。
■卷绕机构的张紧制动,如造纸厂卷纸张紧、新闻印刷时新闻纸的张紧控制、钢板(钢丝)卷展开张紧及电线电缆放线、放缆张紧控制等。
设计特点
■结构紧凑、体积小、重量轻、使用方便。
■动作灵敏、控制灵活。

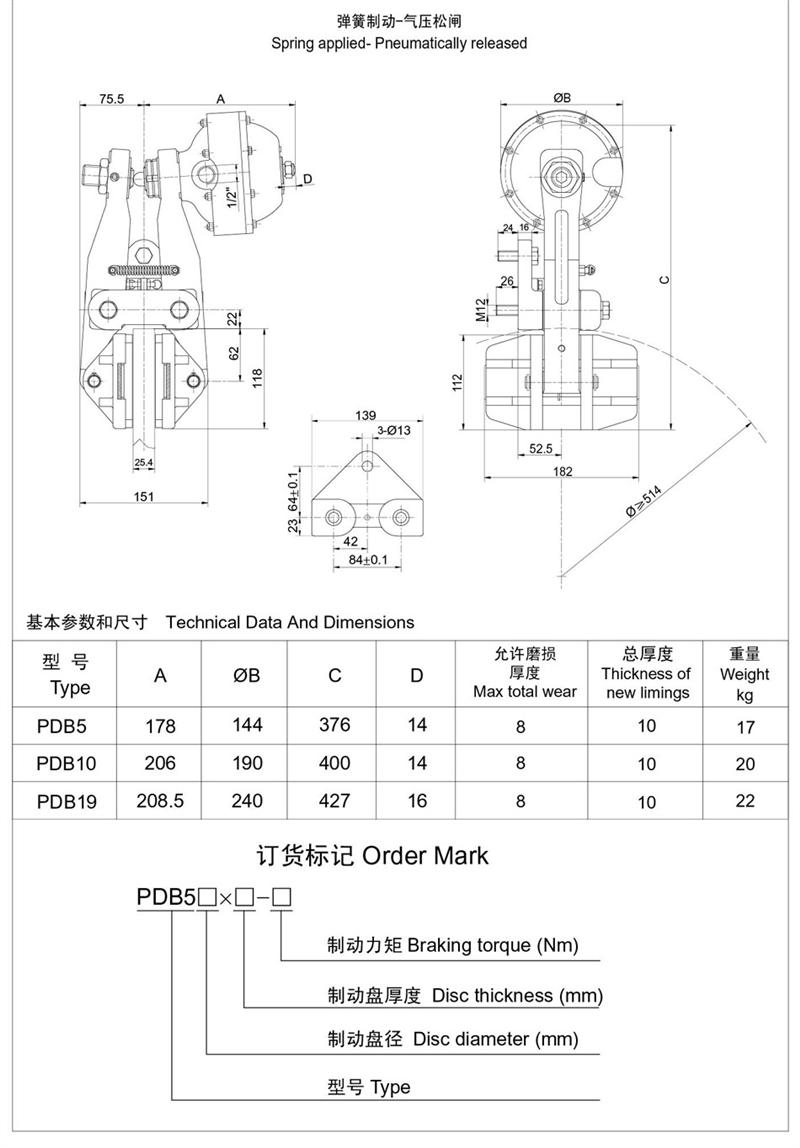

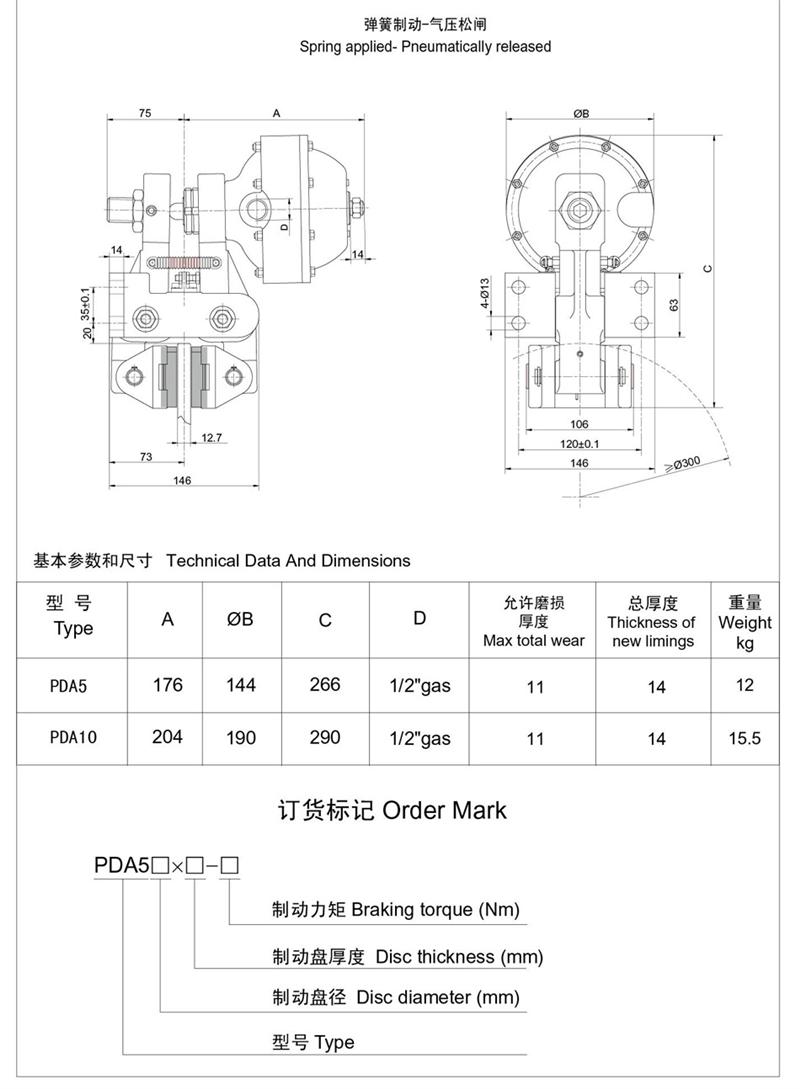

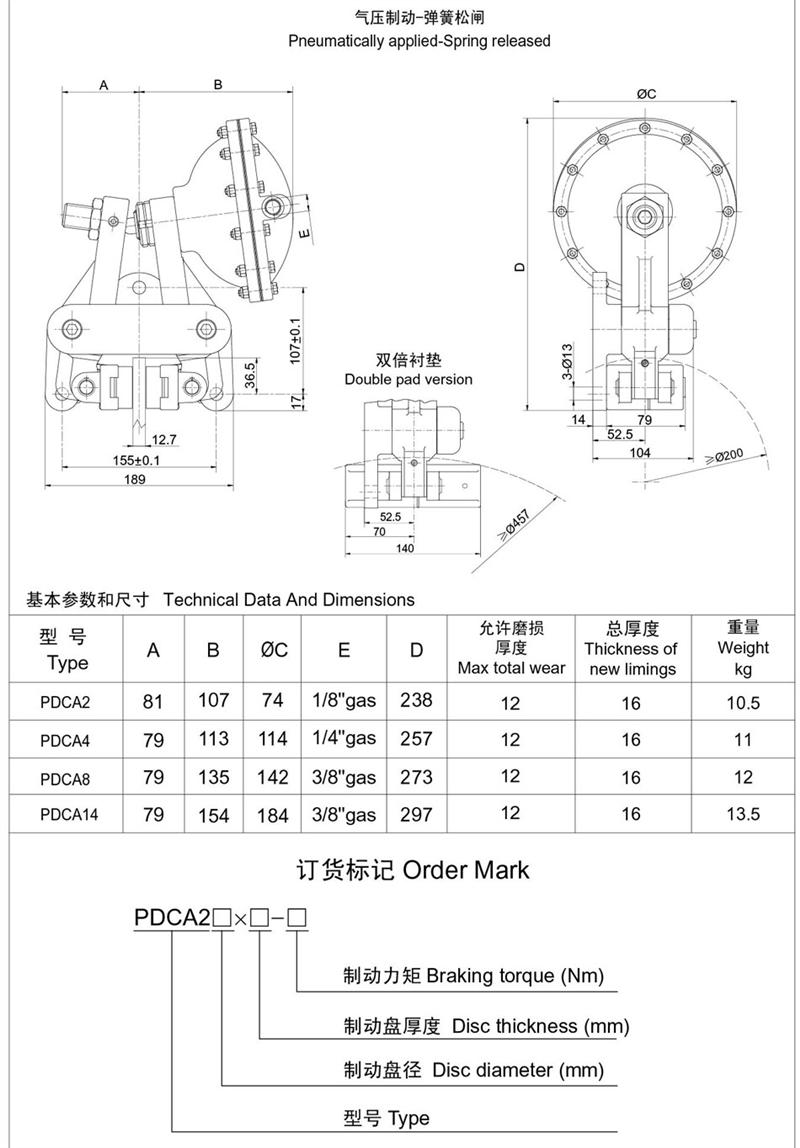

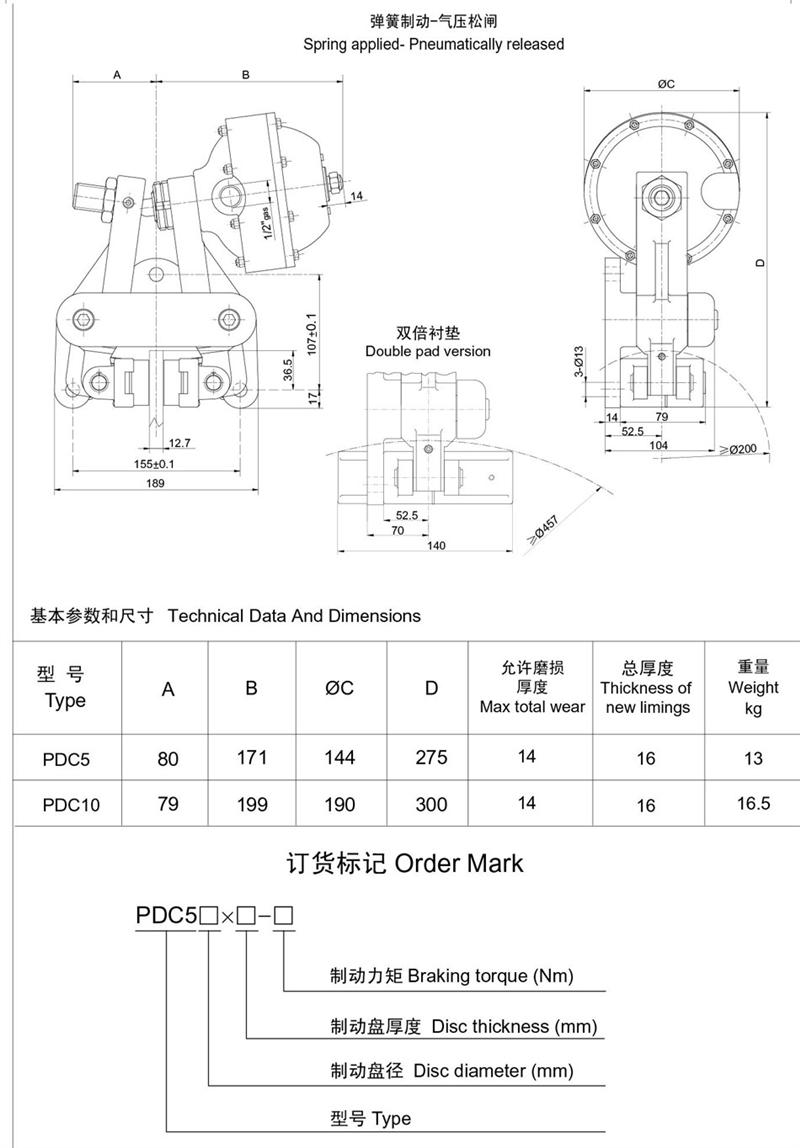

■有常闭式设计:弹簧制动,气动释放(开闸);有常开式设计:由气压制动,弹簧释放,制动力可随气压的改变而变化,使用时可根据需要灵活改变。
■采用意大利产气包,可靠性高,使用寿命长。
■插装式无石棉衬垫,更换容易、无公害。
使用说明
■适合的环境温度:-40~+60℃。
■大工作压力:7bar。
■气源要求:通入气包的压缩空气应干燥、洁净,不能含有腐蚀性气体。■安装方式:适合于水平轴或垂直轴制动方式。水平轴制动方式时,可沿制动盘周围任意角度安装,但好是水平安装;垂直轴制动方式时,角度不限。一个制动盘,可安装一台制动器,也可?安装两台或两台以上制动器,但安装两台或两台以上时建议尽量对称安装。
■建议制动盘厚度选择标准值:12.7、25.4、30(mm),如有特殊需要也可按用户要求设计(在订货时需注明)。
■制动器的释放(开闸)或制动可通过电磁阀控制,压力的调节可通过调压阀来实现。■制动器可根据需要设置释放(开闸)限位和衬垫磨损限位开关,以实现释放联锁(或故障显示)自动功能和衬垫磨损到限位位置时的联锁(或信号指示)自动功能。限位开关一般为机械式和接近式两种形式(由用户选择,无选择时提供机械式开关)。机械式开关的电源一般为:大电压AC500V,DC250V,出线口螺纹pg11;接近开关电?源为:AC24~240V。
