BED电力液压推动器
时间:2022-07-12   浏览:4762次

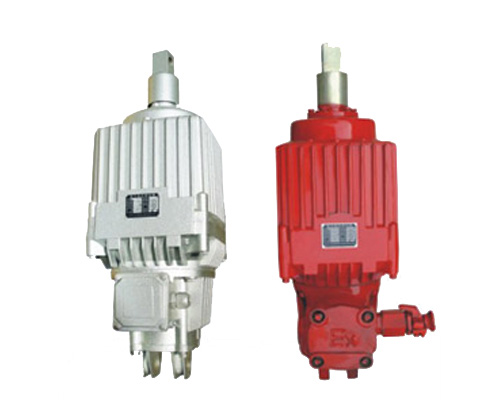

ED(BED)电力液压推动器



应用电力液压推动器是一种集电机、离心泵、油缸为一体,结构紧凑的驱动控制装置,广泛用作各种块式制动器和盘式制动器的驱动装置,还可以用于各种工业阀门、闸门、定向摆动和转动(<90°)装置及夹紧装置的驱动控制性能及结构特点

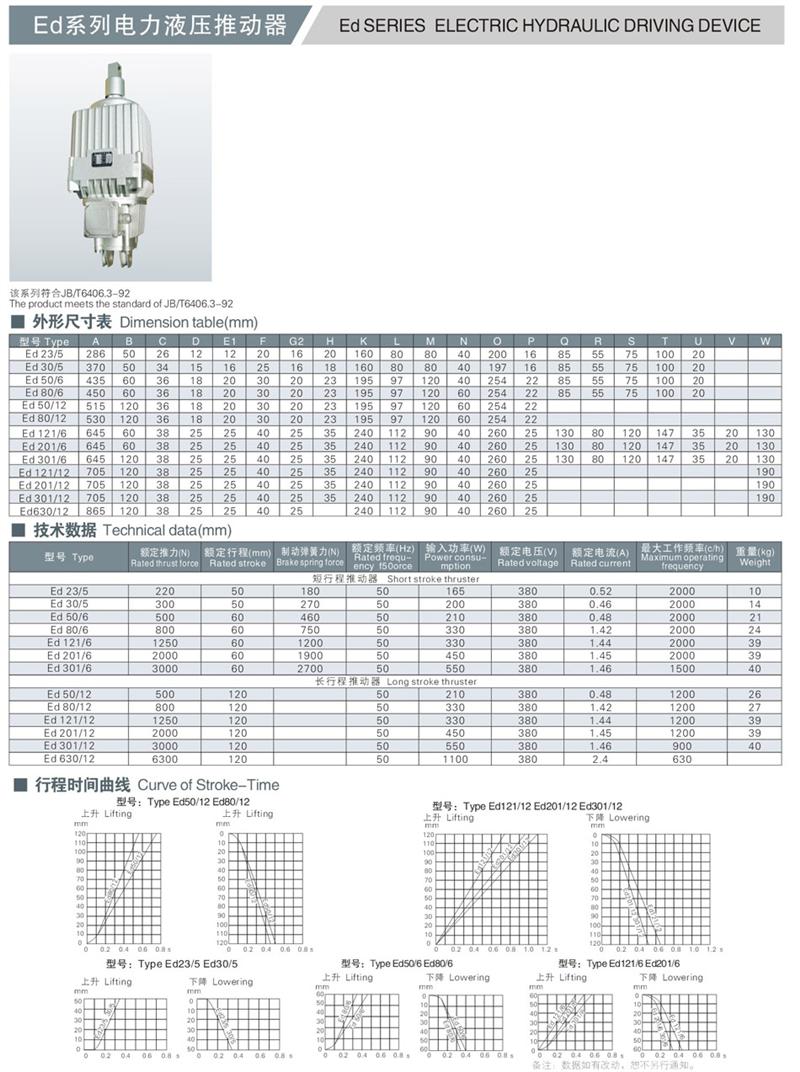

■ Ed系列电力液压推动器

● Ed系列推动器是引进原西德EMG公司全套设计与制造技术生产制造,符合德国DIN15430和JB/T10603-2006标准。Ed系列推动器其零部件均由数控加工中心加工,从加工到装配,严格的工艺、完善的检测、可靠的性能及寿命试验确保了整机的性能。

● 铝合金外壳全密封单推杆结构,外形美观、重量轻、功能齐全、性能优良、品种规格齐全。

● 电机为非油浸式结构,F级绝缘,耐热性好,寿命长。

● 电机接线盒盖设有密封,采用电缆填料函进线,牢固可靠,电气防护等级IP65。

● 电机轴和推杆均经过表面特殊处理,使密封件寿命大大延长。

● 传动部分全部为双密封结构,密封可靠。

● Ed推动器油缸壳体一侧设有平衡气室,可在0-180°范围内安装使用。

■ Ed系列推动器附加装置Ed推动器可根据用户的要求增设附加装置来实现如下附加功能:

● 可同时设置上下限位开关。

● 上升限位开关:可指示制动器是否正常打开,推杆是否推到规定位置等。

● 下降限位开关:可指示制动器是否正确闭合,推杆是否回到规定位置等。

● 上升延时阀和下降延时阀或上升下降延时阀,可在额定动作时间至额定动作时间的10-20倍内调整所需的具体延时值。

● 短行程推动器可增设内置式制动弹簧(C-弹簧)、复位弹簧(W-弹簧)、缓冲弹簧(d-弹簧)。

● 增设加热器,在使用地点环境温度低于-20℃,可根据需要增设加热器。

■ 使用条件

● 环境温度:-20℃~50℃使用DB-25液压油,低于-20℃时用YH-10航空液压油,可不装加热器;用DB-25液压油,必

须装加热器。

● 连续工作S1,断续工作S3-60%。

● 电压和频率:三相交流 380V/50(60)Hz,我公司还可以提供其它不同频率,不同电压的产品,需要时请协商订货。

● 三相交流异步式电动机,符合(GB755-2000)规定,性能详见“技术数据”。

绝缘等级:F级、电器防护等级:IP65。

● 电缆:导线截面大可达4X2.5mm2。

● 防腐产品:用于空气中有腐蚀介质和相对湿度高,并由此可能生成凝水的情况。电机采用真空注塑的定子,涂漆采

用特殊防腐漆,系列产品均可提供防腐产品,用户需要可与公司联系。

● 所有推动器的推杆连结块都可以旋转。Ed50-Ed301安装底座可作90°旋转。Ed23和Ed30安装底座也可提供90°旋

转,但安装高度尺寸A增加8毫米(订货时说明)。

● 无论何种安装位置,活塞杆都不能承受径向力,以免影响使用效果和寿命。

■ 附加装置

● 根据用户需要可安装各种附加装置满足不同工作需要。

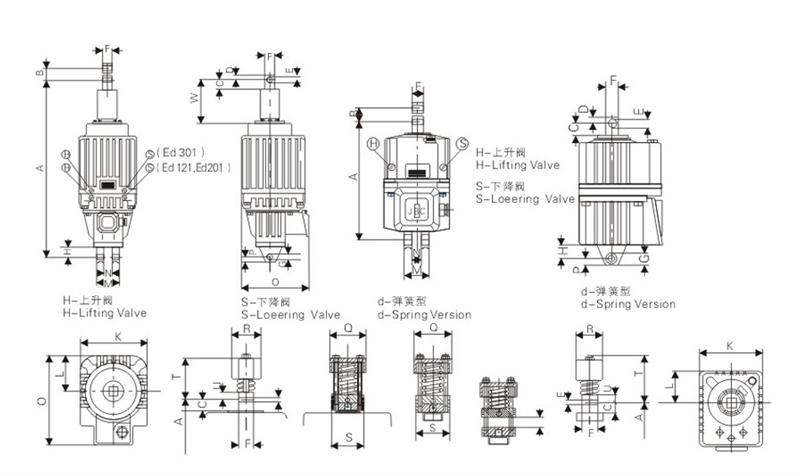

● 上升或下降阀:加装上升阀“H”,下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长,可调整的大值可达额定值的10-20倍,阀在外部调节。带阀的推动器(阀全开时),其上升下降时间将会有所延长,短行程延长0.1-0.2秒,长行程延长约0.2-0.4秒。

● 制动弹簧:(C-弹簧)它产生制动力,技术数据表中所列的制动弹簧力值为上升行程的1/3(下降行程的2/3)时的弹簧力。

● 复位弹簧:工作原理同C-弹簧,但复位的弹簧力较小。

● 缓冲弹簧(d-弹簧)加缓冲弹簧(仅适用于短行程推动器),主要调节制动过程:缓冲制动的非周期瞬变过程,使制动平稳,它代替连杆连接块装在活塞杆上,不改变推动器的行程。(注意:安装d-弹簧的推动器不能装行程开关且须和C弹簧配套使用)

● 加热器:在环境温度低于-20℃的地区,可根据用户需要加装加热器,加热器分AC110V或AC220V两种电压(参数见下表),订货时需注明,温度的控制调节方法由用户自己选择。

● 行程开关:根据用户要求,推动器可以装机械式行程开关或接近开关。
